Bovenregionale Amateur Radio Experimentele Transmitter Test Applicatie

Op dit moment is de Baretta webapplicatie die hieronder word beschreven slechts op een beperkt aantal lokaties beschikbaar. In de komende periode wordt onderzocht of we een uitbreiding kunnen doen van de meetlokaties.


Baretta is een meetapplicatie die je gewoon in je webbrowser kan gebruiken voor het uitvoeren van verschillende metingen aan jouw zendinstallatie. Het idee hiervoor komt voort uit de immer voortdurende ergernis dat repeaters worden gebruikt als testplatform. Een testje op z’n tijd is natuurlijk niet erg maar dit loopt nogal eens de spuigaten uit. Omdat Hobbyscoop vindt dat dit beter kan is daarom gewerkt aan een netwerk van extra ontvangers die zijn bijgeschakeld naast de UHF ontvangers van PI2NOS. Op een separate lege frequentie, namelijk 431.600 MHz (geen shift), kan hierdoor naar hartelust getest worden zonder overlast te veroorzaken bij andere radiozendamateurs.

Meetfuncties

MeetnetNatuurlijk biedt het meetnetwerk meerwaarde ten opzichte van het testen op een repeater. We hebben daarom de volgende functies ingebouwd:

  • De bekende kaartweergave van PC7X, zodat je kan vaststellen waar je allemaal te ontvangen bent.
  • Een heuse Papegaai functie waarmee je, na het doen van een uitzending, jouw eigen modulatie kan beoordelen.
  • Een deviatiemeter (FM modulatiemeter) zodat je kan beoordelen of jouw modulatie het juiste niveau heeft.

Hoe werkt het?

Super eenvoudig:

  1. Ga naar de kaartweergave, rechts op de Hobbyscoop website.
  2. Om het meenetwerk Baretta te openen klik je op en selecteer je MEETNET
  3. Stem je transceiver af op 431.600MHz. Gebruik geen shift en ook geen CTCSS toon.
  4. Desgewenst activeer je links onderin de knop, deze wordt dan lichter van kleur.
  5. Zodra je gaat zenden zie je onmiddelijk de ontvangers waarop je binnenkomt.
  6. Spreek nu in de microfoon, bij voorkeur precies zoals je dit ook tijdens een QSO doet.
  7. Zodra je de microfoon loslaat gaat het papegaai knopje rood knipperen en wordt jouw audio via de PC opnieuw afgespeeld. Je kan op deze manier de kwaliteit van jouw audio beoordelen.

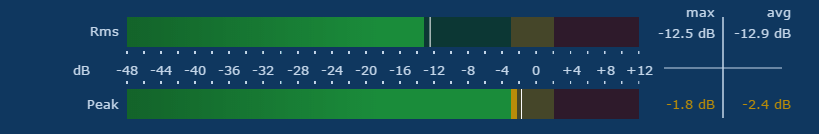

  8. modulatiemeterJe ziet tijdens het spreken ook de niveaumeters uitslaan:
    • Als de Peak meter regelmatig naar de 0dB beweegt dan is alles in orde!
    • Het is niet erg als deze soms iets verder of minder ver uitslaat, maar niet voortdurend.
    • Je audio is duidelijk te zacht als deze niet boven de -6dB uitkomt.
    • Je audio is duidelijk te hard wanneer deze structureel boven de +6dB uitkomt.

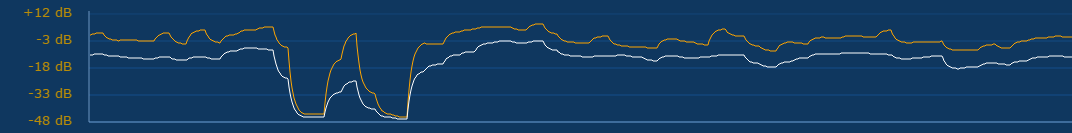

  9. HistogramIn het histogram rechts onderin kan je prima of jouw modulatie gemiddeld gezien in orde is.

Tenslotte

Het meetnet is experimenteel en heeft tot doel om radiozendamateurs een middel te geven om naar hartelust te testen. We verzoeken daarom dringend om niet langer de repeaters voor dit doel te gebruiken. Woon je (nog) niet in een gebied dat onder de dekking van Baretta valt dan vragen we je om een beetje geduld. Bij gebleken succes (en minder onnodig getest op repeaters) worden ontbrekende plekken ook van een meetpunt voorzien.

Wij bedanken René – PC7X en Rob – PE1CHL voor hun inzet! Veel plezier met het meetnetwerk Baretta!
